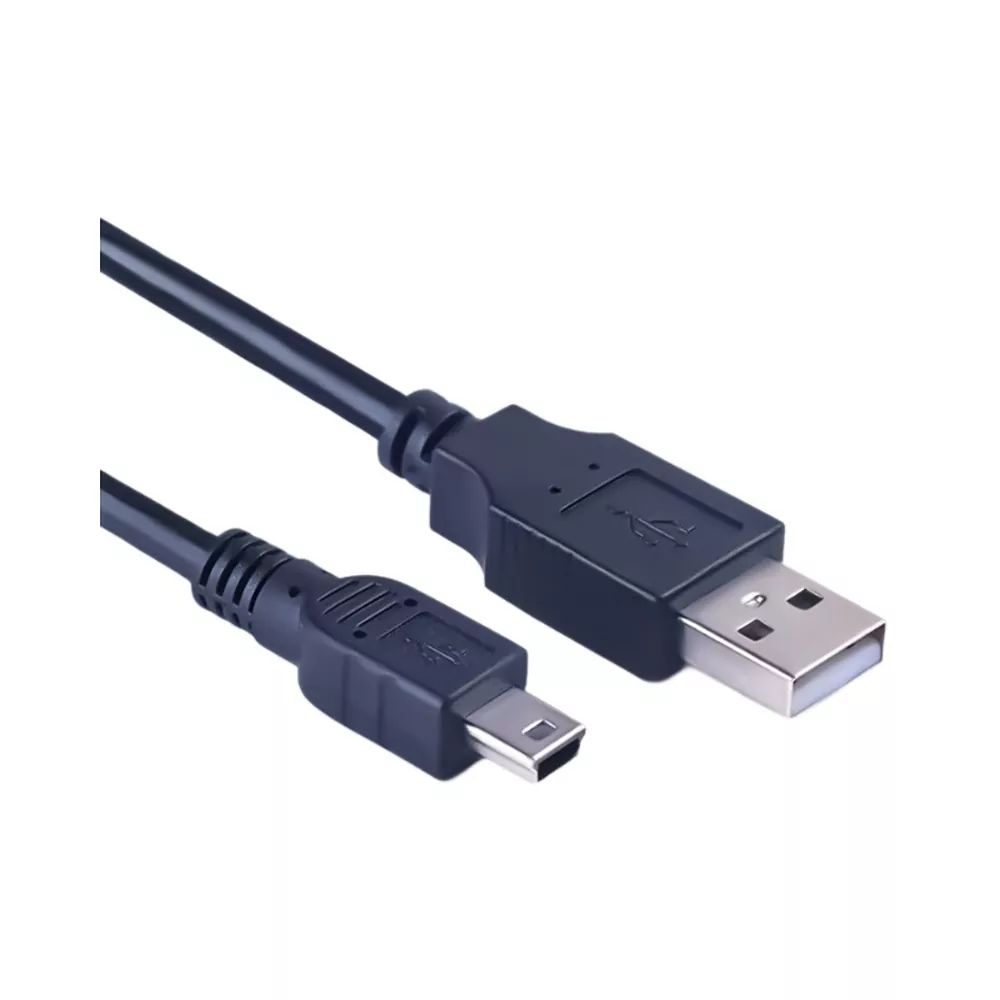

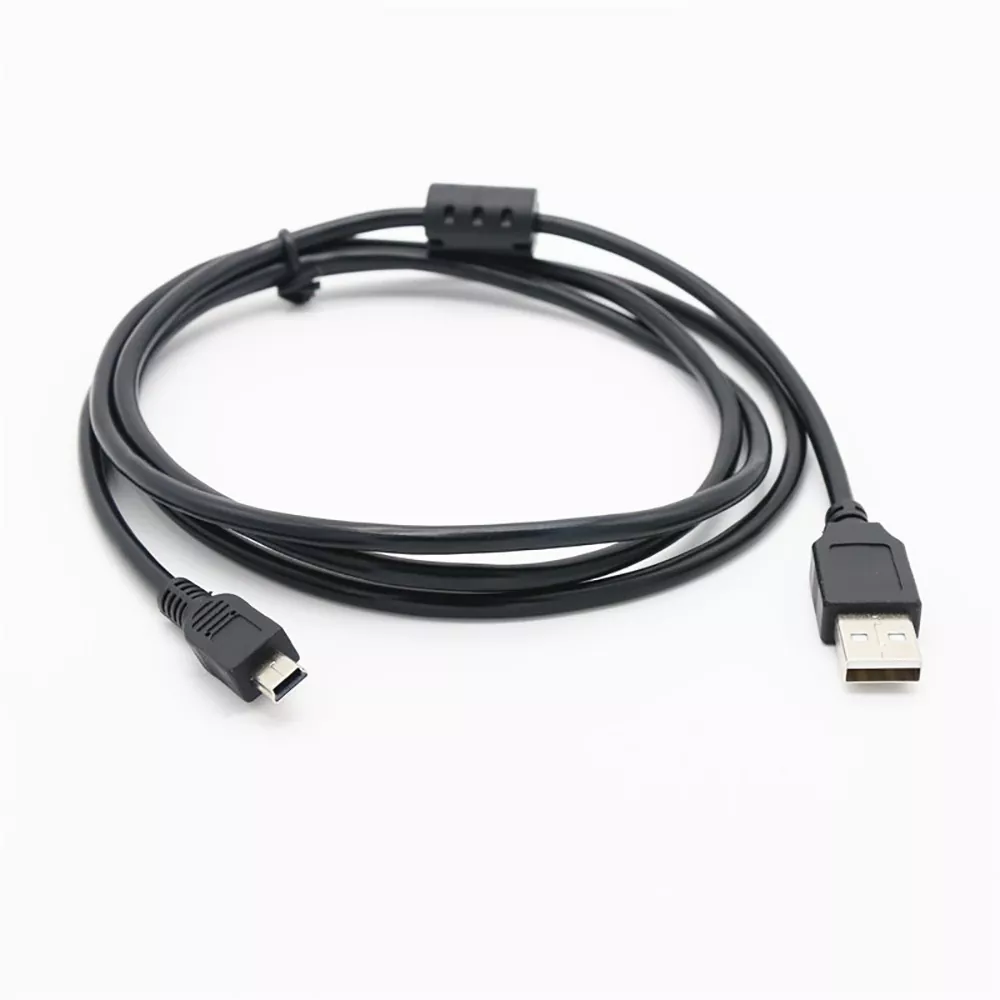

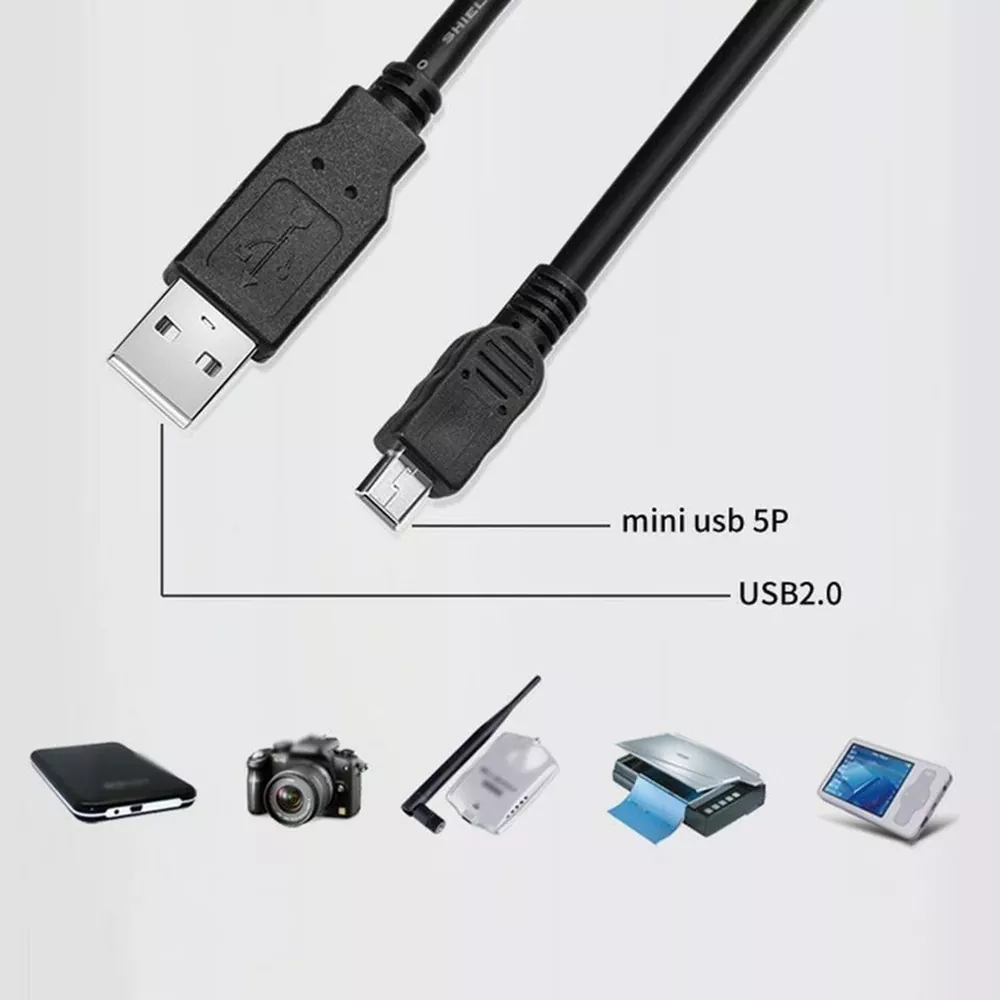

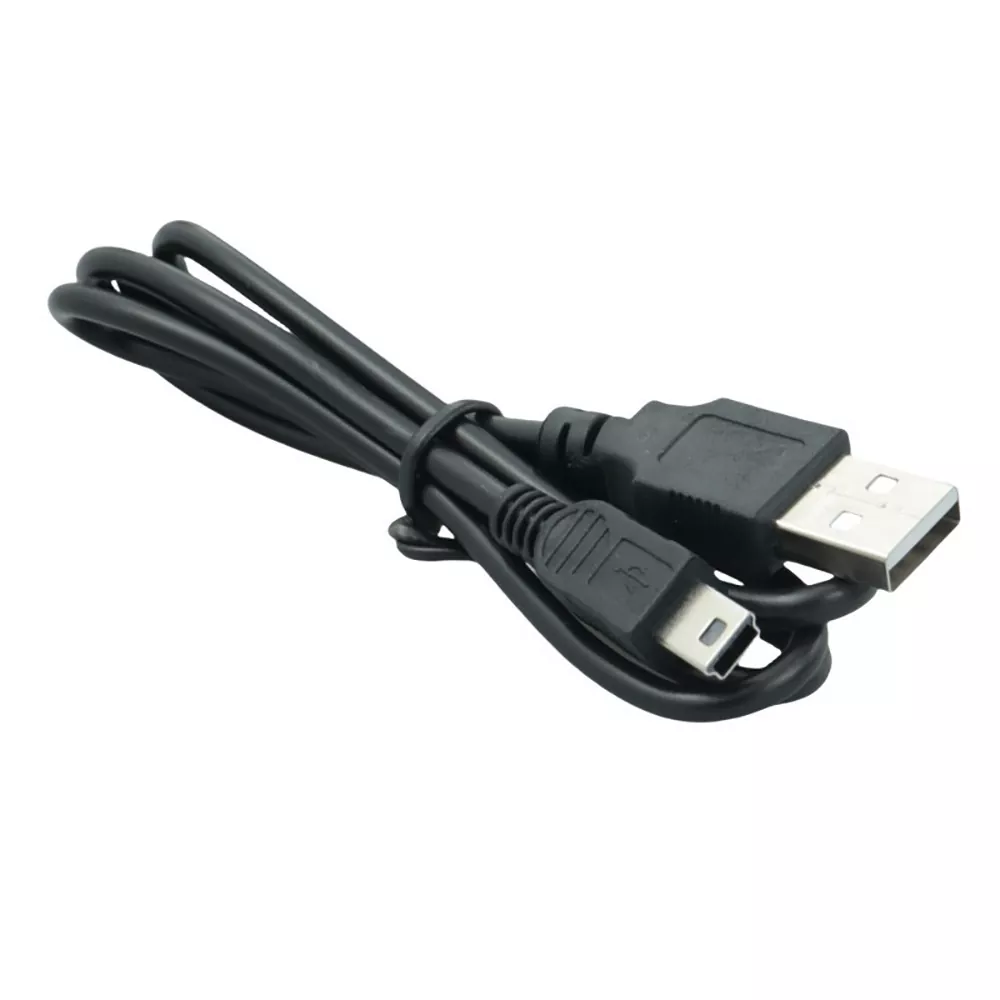

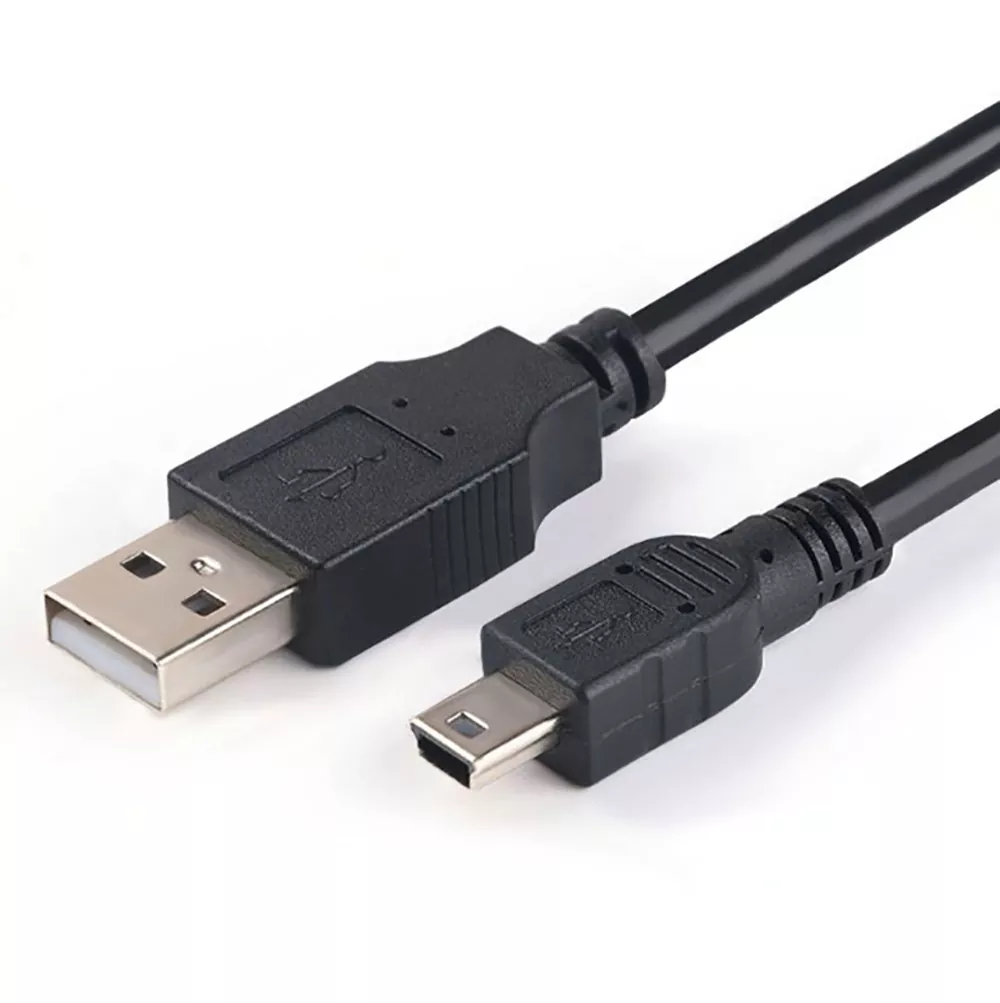

Cáp USB 2.0 A Male to Mini B của TLD Electronic, cáp USB Trung Quốc nhà sản xuất và nhà máy, được xây dựng cho các thiết bị tương thích yêu cầu tiêu chuẩn Kết nối USB Loại A đến Mini-B (5 chân). Cáp sử dụng nguồn điện đồng đóng hộp và dây dẫn dữ liệu, có cặp xoắn D+/D-. Nó cung cấp ba lớp che chắn bằng lá nhôm và lưới đồng đóng hộp 48 sợi để đảm bảo độ tin cậy hiệu suất.
|
tham số |
Chi tiết |
|
Tên sản phẩm |
Cáp USB 2.0 A Male sang Mini B – Đồng bộ hóa dữ liệu & Dây sạc |
|
Thương hiệu |
TLD / Nhãn hiệu riêng (Chào mừng OEM) |
|
Nguồn gốc |
Quảng Đông, Trung Quốc |
|
Chứng chỉ |
RoHS, TIẾP CẬN, UL |
|
Loại kết nối |
USB Type-A Male sang USB Mini-B Male (5 chân) |
|
Chiều dài |
1m–3m / chiều dài tùy chỉnh có sẵn |
|
Tốc độ truyền dữ liệu |
480 Mbps (USB 2.0 tốc độ cao) |
|
Cung cấp điện |
Lên đến 2,4A (nguồn bus USB tiêu chuẩn) |
|
Dây dẫn điện |
Đồng đóng hộp (VBUS và mặt đất) |
|
Dây dẫn dữ liệu |
Đồng đóng hộp (cặp xoắn D+/D-) |
|
Che chắn |
Lá nhôm + lưới đồng đóng hộp 48 sợi |
|
Áo khoác |
PVC dẻo - đen mờ hoặc trắng (màu tùy chỉnh có sẵn) |
|
Vỏ đầu nối |
Đồng thau mạ niken với khả năng giảm căng thẳng quá mức |
|
Mạ tiếp xúc |
Đồng phốt-pho ánh vàng |
|
Hồ sơ cắm Mini-B |
Tiêu chuẩn Mini-B 5 chân |
|
Khả năng tương thích ngược |
Hoàn toàn tương thích với các thiết bị USB 1.1 |
|
Nhiệt độ hoạt động |
-10°C đến 60°C |
|
Bao bì |
Polybag, túi khóa zip, thẻ vỉ hoặc tùy chỉnh hộp bán lẻ |
|
Thời gian dẫn |
15–20 ngày đối với đơn hàng số lượng lớn; mẫu miễn phí trong 5 trận7 ngày |
|
MOQ |
100 đơn vị; linh hoạt cho các dự án tùy chỉnh |
Đầu nối USB Mini-B nhỏ hơn hơn Type-B tiêu chuẩn và mạnh mẽ hơn Micro-B. Nó được sử dụng trên nhiều kỹ thuật số máy ảnh, máy nghe nhạc di động và ổ cứng gắn ngoài được sản xuất trên hơn 15 năm qua. Cáp này là sự thay thế cho các loại cáp đi kèm bị đứt hoặc bị lạc.
Với tốc độ 480Mbps (USB 2.0 tốc độ cao), cáp xử lý khối lượng công việc phổ biến của thiết bị di động:
Chia sẻ kết nối máy ảnh & truyền ảnh: Giảm tải bộ nhớ 32GB thẻ chứa đầy ảnh RAW (khoảng 1.000 ảnh, mỗi ảnh 30 MB) dưới 12 phút.
Đồng bộ nhạc: Truyền thư viện nhạc 10GB (khoảng 2.500 bài hát) trong vòng dưới 4 phút.
Sao lưu ổ đĩa ngoài: Sao chép thư mục tài liệu 5GB và media vào ổ cứng di động trong vòng chưa đầy 2 phút.
Cáp mang cả nguồn (VBUS) và dữ liệu (D+/D-), để bạn có thể đồng bộ hóa và sạc cùng lúc. Điều này rất hữu ích cho:
Chia sẻ kết nối máy ảnh: Kết nối máy ảnh DSLR với máy tính xách tay để xem trực tiếp chụp ảnh trong khi vẫn sạc đầy pin máy ảnh.
Điều hướng GPS: Cập nhật bản đồ trên Garmin trong khi sạc ô tô hoặc tại bàn làm việc.
Trình phát nhạc: Đồng bộ danh sách phát trong khi sạc thiết bị qua đêm.
Thu thập dữ liệu hiện trường: Luôn cấp nguồn cho máy ghi kỹ thuật số trong suốt quá trình các cuộc phỏng vấn dài hoặc các buổi ghi âm.
Cáp Mini-B thường được mang theo túi đựng máy ảnh, ba lô và ngăn đựng găng tay. Cáp này được thiết kế để sử dụng hàng ngày sử dụng:
Giảm căng thẳng quá mức kéo dài 25mm từ mỗi đầu nối
Vỏ đầu nối bằng đồng mạ niken
Địa chỉ liên lạc bằng đồng phốt pho ánh vàng
Hơn 5.000 chu kỳ chèn/rút được xác nhận bằng cơ học thử nghiệm
Áo khoác PVC linh hoạt chống xoắn và mài mòn
Các thiết bị di động thường được sử dụng gần nhiễu không dây. Lá chắn + bện cung cấp khả năng loại bỏ EMI/RFI, giúp tránh:
Tệp hình ảnh bị hỏng trong quá trình truyền
Âm thanh bị trục trặc trong quá trình đồng bộ hóa nhạc
Sao lưu bị gián đoạn trên ổ đĩa ngoài
Kết nối chia sẻ kết nối không ổn định trong các cảnh quay trong studio
Cổng Mini-B là tiêu chuẩn cho thiết bị di động trong hơn một thập kỷ. Cáp này tương thích với:
Máy ảnh kỹ thuật số: Canon EOS (Rebel, 5D, 6D, 7D series), Nikon DSLR (dòng D3xxx, D5xxx, D7xxx, D8xx), Sony Alpha (các mẫu cũ), Pentax, Olympus, Fujifilm X-series (model cũ), Panasonic Lumix (cũ hơn)
Âm nhạc di động: iPod classic, iPod nano (thế hệ cũ), SanDisk Sansa, Sony Walkman (kỹ thuật số), Creative Zen, Zune
Bộ nhớ ngoài: Ổ cứng di động 2,5 inch của WD, Seagate, Toshiba, Hitachi, Samsung (model trước 2018)
GPS & Điều hướng: Thiết bị cầm tay Garmin (GPSMAP, dòng eTrex), GPS xe TomTom
Máy ghi âm & âm thanh: Zoom H-series (H4n, H5, H6), Dòng Tascam DR, dòng Sony ICD
Khác: Máy đọc sách điện tử Kindle cũ hơn, camera hành trình, màn hình bé, kính hiển vi kỹ thuật số, máy chiếu cầm tay, bàn phím MIDI, thiết bị điện tử DIY bo mạch (Arduino với Mini-B)
Hoạt động với cổng USB 3.0 (hoạt động ở tốc độ 2.0) và cổng USB 1.1. Một cáp cho môi trường thiết bị hỗn hợp.
Xưởng chụp ảnh & địa điểm chụp ảnh: Kết nối máy ảnh DSLR với máy ảnh máy tính xách tay để xem trước trực tiếp, truyền tệp RAW và tiết kiệm pin máy ảnh tính phí.
Du lịch & Phiêu lưu: Mang theo cáp Mini-B dự phòng để máy ảnh, GPS và ổ đĩa di động.
Sản xuất Âm nhạc & Âm thanh: Đồng bộ thư viện nhạc, truyền tải ghi âm hiện trường và kết nối máy ghi di động với máy trạm chỉnh sửa.
Sao lưu tại nhà & văn phòng: Kết nối ổ đĩa ngoài di động với máy tính để bàn để sao lưu tập tin thường xuyên.
Giáo dục & Nghiên cứu thực địa: Sử dụng với bộ ghi dữ liệu, GPS cầm tay và các thiết bị cầm tay.
Bán lẻ & Thương mại điện tử: Phụ kiện số lượng lớn dành cho máy ảnh cửa hàng, nhà bán lẻ đồ điện tử và người bán hàng trực tuyến.
DIY & Điện tử: Kết nối Arduino, Raspberry Pi (cũ hơn mô hình) và bảng phát triển để lập trình và gỡ lỗi.
Mini-B 5 chân bao gồm VBUS (nguồn), D+/D- (cặp dữ liệu) và nối đất. Địa chỉ liên lạc bằng đồng phốt pho ánh vàng với xếp hạng chèn tối thiểu là 5.000 chu kỳ.
Các dòng dữ liệu được xoắn chặt (6–8 vòng xoắn trên mỗi inch) để giảm thiểu nhiễu xuyên âm và duy trì tính toàn vẹn tín hiệu ở mức 480Mbps.
28 dây dẫn đồng đóng hộp AWG cung cấp đường dẫn điện có điện trở thấp (khoảng 0,06Ω mỗi foot). Điện áp giảm ở mức dưới 0,2V ở mức 2,4A.
Giấy nhôm cung cấp 100% vùng phủ sóng chống lại EMI tần số cao. Lưới đồng mạ thiếc 48 bện bổ sung thêm độ bền cơ học và loại bỏ tiếng ồn tần số thấp.
Mỗi cáp trải qua:
Tính liên tục (tất cả 5 chân)
Cách ly ngắn mạch
Vật liệu cách nhiệt Hi-Pot (300V DC, >10MΩ)
Điện trở (VBUS và mặt đất)
Bắt tay chức năng với máy chủ USB
TLD hoạt động theo tiêu chuẩn ISO-9001:2015 quản lý chất lượng được chứng nhận.
|
Điểm kiểm tra chất lượng |
Phương pháp |
Tiêu chí chấp nhận |
|
QC vật liệu đến |
Trực quan + thước đo + điện trở |
Dây dẫn AWG, vỏ bọc, lớp mạ |
|
Kiểm tra hàn nội tuyến |
Kiểm tra quang học tự động (AOI) |
100% khớp không có khuyết tật |
|
Kiểm tra điện 100% |
Máy kiểm tra tự động (ATE) |
Liên tục, cách ly, Hi-Pot |
|
Kiểm tra sức đề kháng |
Micro-ohmmeter (mẫu dịch chuyển) |
VBUS < 0,15Ω, GND < 0,15Ω |
|
Lực chèn/rút |
Máy đo lực (mẫu dịch chuyển) |
0,5–2,0 kgf (thông số USB-IF) |
|
Độ bền uốn cong |
Máy thử Flex (mẫu ca) |
8.000 chu kỳ @ 180° – không có sự cố về điện |
|
Xác thực thiết bị thực |
Hàng ngày – kết nối camera, kiểm tra sao chép ổ đĩa |
Kết nối ổn định, truyền tải không lỗi |
|
Kiểm tra trực quan |
100% đơn vị |
Không có vết trầy xước, sai lệch hoặc đèn flash đúc |
Được thành lập vào năm 2008, TLD có diện tích 12.000 m2 Nhà sản xuất, nhà cung cấp và xuất khẩu được chứng nhận ISO-9001 với hơn 200 nhân viên và 15 kỹ sư R&D nội bộ. Cơ sở Đông Quan đã hoàn toàn tự động dây chuyền sản xuất – cắt, tước, hàn, đúc và thử nghiệm.
TLD cung cấp các thương hiệu toàn cầu bao gồm ZTE, Skyworth và Hisense, cũng như các nhà phân phối bán buôn máy ảnh/âm thanh các nhà bán lẻ và người bán thương mại điện tử trên 55 quốc gia.
Những gì TLD cung cấp:
Giá trực tiếp tại xưởng cho đơn hàng bán buôn và số lượng lớn
Độ dài tùy chỉnh (3ft, 6ft, 10ft), màu sắc (đen, trắng, xanh, đỏ), ghi nhãn đầu nối và bao bì bán lẻ
Ghi nhãn riêng, thẻ vỉ tùy chỉnh và hộp bán lẻ đầy đủ
Mẫu miễn phí cho người mua đủ điều kiện trong vòng 5–7 ngày
Các mẫu tiêu chuẩn có sẵn trong kho để gửi đi nhanh chóng
Kỷ lục giao hàng đúng hạn 98,5% trong 24 tháng
Người quản lý tài khoản chuyên dụng và hỗ trợ kỹ thuật
ProPhoto Supplies (Mỹ): “Chúng tôi gói Cáp Mini-B của TLD cùng với dây buộc máy ảnh và các phụ kiện của chúng tôi. Các nhiếp ảnh gia thích chất lượng kết cấu – không còn những dây cáp mỏng manh bị hỏng giữa chừng. Chúng tôi đã đặt hàng hơn 5.000 đơn vị và tỷ lệ hoàn vốn gần như bằng không.”
A: Đầu nối Mini-B được sử dụng rộng rãi được sử dụng trên máy ảnh kỹ thuật số (Canon/Nikon/Sony DSLR), máy nghe nhạc cầm tay (iPod classic/nano, SanDisk), ổ cứng ngoài 2,5 inch, thiết bị cầm tay GPS, kỹ thuật số máy ghi âm và các thiết bị điện tử tiêu dùng cầm tay khác được sản xuất từ giữa những năm 2000 đến cuối những năm 2010. Nếu thiết bị của bạn có cổng USB hình thang nhỏ (rộng hơn ở phía dưới), nó có thể là Mini-B.
A: Không. Mini-B và Micro-B là đầu nối khác nhau. Mini-B rộng hơn và dày hơn (khoảng 10,6mm × 7,5mm). Micro-B hẹp hơn và phẳng hơn. Chúng không thể thay thế cho nhau. Cái này cáp dành riêng cho cổng Mini-B.
Đ: Vâng. Dòng Canon EOS (Rebel, 5D, 6D, 7D, v.v.) và máy ảnh DSLR của Nikon (D3xxx, D5xxx, D7xxx, D8xx, v.v.) có cổng Mini-B sẽ hoạt động. Bạn có thể sử dụng nó để truyền tập tin, chia sẻ kết nối xem trực tiếp và tính phí (tùy thuộc vào cài đặt máy ảnh của bạn).
Đáp: 480 Mbps (USB 2.0 tốc độ cao). Để truyền nhanh hơn, TLD cũng cung cấp cáp USB 3.0 Mini-B – liên hệ với bộ phận bán hàng đội.
Đ: Vâng. Cáp mang cả nguồn điện (VBUS) và dữ liệu (D+/D-), do đó bạn có thể đồng bộ hóa và sạc cùng lúc.
Đ: Vâng. TLD cung cấp nhãn hiệu riêng và Dịch vụ OEM - màu sắc tùy chỉnh (đen, trắng, xanh, đỏ, hồng, v.v.), laser khắc trên vỏ đầu nối, in nhãn hiệu trên áo khoác và tùy chỉnh đóng gói.
Trả lời: Có – TLD cung cấp mẫu miễn phí cho các doanh nghiệp đủ điều kiện. Bạn chỉ phải trả tiền vận chuyển. Kiểm tra cáp bằng thiết bị thực tế trước khi đặt hàng số lượng lớn.
Cáp USB & AV:

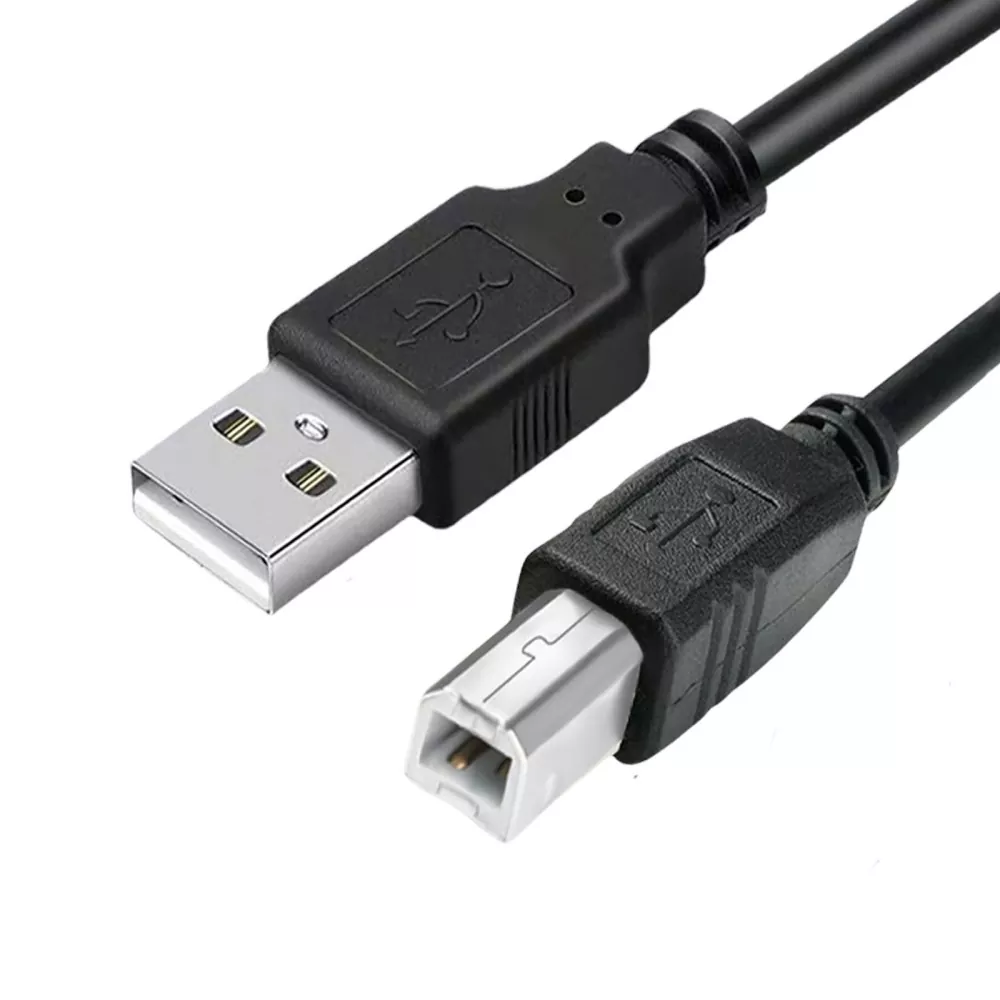

Cáp USB 2.0 A đến B 6ft – Dây máy in/máy quét tốc độ cao
