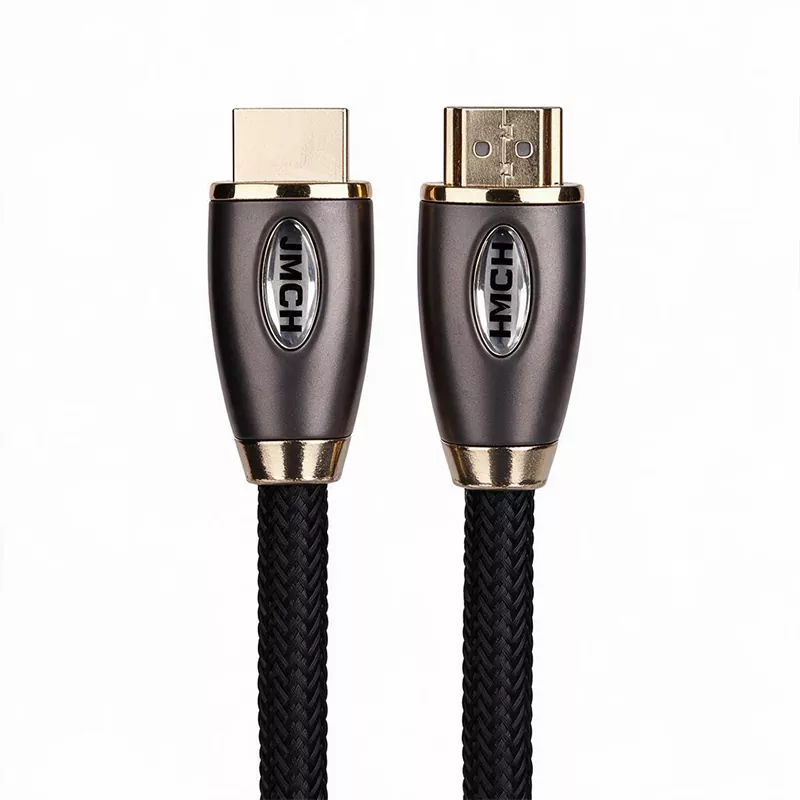

Điện tử TLDsản xuấtCáp HDMI 2.0 tốc độ cao cao cấp dành cho màn hình 4K, hệ thống giải trí gia đình, thiết bị chơi game, máy chiếu, phòng hội thảo, bảng hiệu kỹ thuật số và lắp đặt AV chuyên nghiệp.
Cáp hỗ trợ băng thông lên tới 18 Gbps và được thiết kế cho các ứng dụng như video 4K@60Hz, HDR và âm thanh kỹ thuật số đa kênh. Các cấu hình có sẵn bao gồm các độ dài cáp khác nhau, thước đo dây dẫn, cấu trúc che chắn và vật liệu vỏ bọc để phù hợp với các yêu cầu lắp đặt và OEM khác nhau.
Chúng tôi hỗ trợ phát triển mẫu, sản xuất số lượng lớn và tùy chỉnh OEM, bao gồm chiều dài cáp, loại đầu nối, màu cáp, logo và bao bì.
Cáp HDMI 2.0 tốc độ cao cao cấp là cáp giao diện kỹ thuật số có vỏ bọc được thiết kế để truyền video độ phân giải cao không nén và âm thanh đa kênh giữa các thiết bị nguồn (ví dụ: đầu phát Blu-ray 4K, bảng điều khiển trò chơi, hộp giải mã tín hiệu, PC) và màn hình (ví dụ: TV UHD, máy chiếu, màn hình). Không giống như cáp HDMI tiêu chuẩn, cáp HDMI 2.0 hỗ trợ băng thông lên tới 18 Gbps, cho phép độ phân giải 4K ở tần số 60 Hz với HDR (Dải động cao), màu sắc sâu và các định dạng âm thanh vòm sống động như Dolby Atmos và DTS:X. Cáp HDMI 2.0 tốc độ cao cao cấp của TLD được thiết kế với dây dẫn bằng đồng mạ thiếc, tấm chắn ba lớp và đầu nối mạ vàng để đảm bảo tính toàn vẹn của tín hiệu không bị suy hao trong khoảng cách xa hơn—làm cho cáp trở thành lựa chọn ưu tiên cho rạp hát tại nhà, bảng hiệu kỹ thuật số, phòng hội nghị và giá AV chuyên nghiệp.
Cáp hỗ trợ băng thông lên tới 18 Gbps, phù hợp với 4K@60Hz tương thích và các ứng dụng nghe nhìn kỹ thuật số băng thông cao khác.
Nó hỗ trợ các ứng dụng 4K@60Hz, HDR và màu sâu tùy theo cấu hình hệ thống và thiết bị được kết nối.
Thông số kỹ thuật HDMI 2.0 hỗ trợ truyền âm thanh kỹ thuật số băng thông cao cho các hệ thống nghe nhìn tương thích.
Cấu trúc lá, bện và dây thoát nước giúp giảm ảnh hưởng của nhiễu điện từ trong các hệ thống lắp đặt nơi việc che chắn là quan trọng.
Chiều dài cáp, thước đo dây dẫn, vật liệu vỏ, màu sắc và cấu hình đầu nối khác nhau có sẵn theo yêu cầu của dự án.
Thích hợp cho TV 4K, đầu phát Blu-ray, hộp giải mã tín hiệu, máy chơi game và các thiết bị nghe nhìn gia đình khác.
Cấu hình cáp HDMI 2.0 phù hợp cho các ứng dụng chơi game 4K@60Hz tương thích.
Được sử dụng cho máy chiếu, màn hình và hệ thống hiển thị thương mại yêu cầu truyền video kỹ thuật số độ phân giải cao.
Thích hợp cho màn hình trong phòng hội nghị, giá đỡ AV, bảng hiệu kỹ thuật số và các thiết bị nghe nhìn thương mại khác.
Các cụm cáp HDMI tùy chỉnh có thể được tích hợp vào thiết bị điện tử và các sản phẩm mang nhãn hiệu riêng.
Cáp HDMI được phân loại theo phiên bản và mức hiệu suất. TLD cung cấp cáp với nhiều thông số kỹ thuật để phù hợp với các nhu cầu ứng dụng khác nhau:
|
Tính năng |
HDMI tiêu chuẩn (1.4) |
HDMI 2.0 |
HDMI 2.1 |
|
Băng thông |
10,2Gbps |
18Gbps |
48 Gbps |
|
Độ phân giải tối đa |
4K @ 30Hz |
4K @ 60Hz (HDR) |
8K @ 60Hz / 4K @ 120Hz |
|
Hỗ trợ âm thanh |
8 kênh |
32 kênh, Dolby Atmos, DTS:X |
eARC nâng cao, âm thanh dựa trên đối tượng |
|
Loại kết nối |
Tiêu chuẩn loại A |
Tiêu chuẩn Loại A (có tùy chọn Ethernet) |
Loại A / Loại C (dành cho Mini/Micro) |
|
Yếu tố hình thức cáp |
Tròn hoặc phẳng |
Tròn (thước đo dày hơn) |
Tròn (được chứng nhận Tốc độ cực cao) |
|
Độ dài mặc định |
1,8m – 5m |
1,8m – 15m (tùy chọn hoạt động lên tới 30m) |
1m – 3m (thụ động); hoạt động lên tới 15m |
|
Che chắn |
Nền tảng |
Ba lớp (giấy bạc + dây bện + dây thoát nước) |
Giảm EMI nâng cao |
|
Chứng nhận |
Loại 1/2 |
Được chứng nhận tốc độ cao cao cấp |
Đã được chứng nhận tốc độ cực cao |
HDMI 2.0 là tiêu chuẩn ngành cho nội dung 4K HDR hiện nay. Của chúng tôiCáp HDMI 2.0 tốc độ cao cao cấp hoàn toàn tương thích ngược với các thiết bị HDMI 1.4 và tương thích xuôi với hầu hết các nguồn HDMI 2.1 (mặc dù bị giới hạn ở 18 Gbps). Đối với các ứng dụng 8K hoặc 4K @ 120 Hz, TLD cũng cung cấp Cáp HDMI 2.1 tốc độ cực cao—hãy hỏi nhóm bán hàng của chúng tôi để biết chi tiết.
|
tham số |
Đặc điểm kỹ thuật |
|
Vật liệu dẫn điện |
Đồng đóng hộp nguyên chất (26–30 AWG, nhiều sợi) |
|
Băng thông |
18Gbps |
|
Độ phân giải được hỗ trợ |
4K @ 60 Hz, 1440p @ 120 Hz, 1080p @ 240 Hz |
|
Hỗ trợ màu sắc |
Màu sâu 10 bit / 12 bit, HDR10, Dolby Vision, HLG |
|
Hỗ trợ âm thanh |
32 kênh, Dolby Atmos, DTS:X, TrueHD |
|
Che chắn |
Ba lớp (giấy bạc + dây bện + dây thoát nước) |
|
Loại kết nối |
Tiêu chuẩn Loại A (19 chân, nam/nam) |
|
Mạ kết nối |
Các điểm tiếp xúc và vỏ mạ vàng 15µ |
|
Chất liệu áo khoác |
PVC (tiêu chuẩn) / LSZH (không halogen ít khói, tùy chọn) |
|
Phạm vi nhiệt độ |
-10°C đến 80°C (14°F đến 176°F) |
|
Trở kháng |
100 Ω ± 5% |
|
Bán kính uốn cong tối thiểu |
Đường kính ngoài 4 × |
|
Độ dài tiêu chuẩn |
0,5m, 1m, 1,8m, 3m, 5m, 7,5m, 10m, 15m |
|
Độ dài thụ động tối đa |
15m (được chứng nhận) |
|
Độ dài hoạt động tối đa |
30m (có bộ điều chỉnh lại/bộ cân bằng tích hợp) |
Nhà sản xuất kiểm soát quá trình lắp ráp cáp chính từ khâu chuẩn bị dây dẫn đến khâu kiểm tra cuối cùng.
Dây dẫn bằng đồng đóng hộp được chuẩn bị theo kích thước quy định và kết cấu cáp.
Vật liệu cách điện và điện môi được xử lý theo thiết kế cơ điện yêu cầu.
Các cấu trúc lá, bện và dây thoát nước được lắp ráp theo thiết kế che chắn đã chọn.
Đầu nối HDMI được lắp ráp theo cấu hình chân cắm và thiết kế cáp cần thiết, sau đó là ép xung và giảm lực căng nếu có.
Các cụm cáp hoàn thiện phải trải qua quá trình kiểm tra về điện và chức năng theo yêu cầu của sản phẩm đã được xác nhận.
Sản xuất tập trung vào cụm cáp HDMI dành cho người tiêu dùng, ứng dụng AV thương mại và OEM.
Chiều dài cáp, thước dây dẫn, tấm chắn, thiết kế đầu nối, chất liệu vỏ và bao bì có thể được điều chỉnh theo yêu cầu ứng dụng.
Nhà máy hỗ trợ phát triển mẫu, xác nhận thông số kỹ thuật và sản xuất số lượng lớn hơn.
Việc chuẩn bị cáp, chấm dứt đầu nối và kiểm tra điện được thực hiện trong quá trình sản xuất.
Thông số kỹ thuật, màu sắc, nhãn hiệu và bao bì tùy chỉnh có thể được phát triển cho các dự án OEM.
Nó được sử dụng để truyền video và âm thanh kỹ thuật số giữa nguồn tương thích và các thiết bị hiển thị, bao gồm TV 4K, hệ thống chơi game, máy chiếu, màn hình và thiết bị AV thương mại.
HDMI 2.0 hỗ trợ băng thông lên tới 18 Gbps.
Đúng. Sản phẩm được chỉ định được thiết kế cho các ứng dụng 4K@60Hz, tùy thuộc vào thiết bị được kết nối và cấu hình hệ thống hoàn chỉnh.
Cấu hình được cung cấp bao gồm 26 dây dẫn bằng đồng đóng hộp AWG đến 30 AWG.
Đúng. Chiều dài cáp, cấu hình đầu nối, thước đo dây dẫn, tấm chắn, chất liệu áo khoác, màu sắc, logo và bao bì có thể được tùy chỉnh.
Chiều dài tiêu chuẩn bao gồm 0,5 m, 1 m, 1,8 m, 3 m, 5 m, 7,5 m, 10 m và 15 m. Cấu hình hoạt động có thể mở rộng tới 30 m theo thiết kế đã chỉ định.
Đúng. Cấu hình cáp HDMI hoạt động với bộ chuyển đổi/bộ cân bằng tích hợp có sẵn tùy theo độ dài cáp và ứng dụng được yêu cầu.
Để yêu cầu báo giá cạnh tranh cho cáp HDMI 2.0, bộ chuyển đổi hoặc phụ kiện AV, vui lòng cung cấp thông tin sau cho nhóm bán hàng của chúng tôi theo địa chỉ sales06@tldcable.com:
Phiên bản HDMI bắt buộc (HDMI 2.0 / HDMI 2.1 / HDMI tiêu chuẩn)
Chiều dài cáp bắt buộc (ví dụ: 1m, 3m, 5m, 10m, 15m, tùy chỉnh)
Loại đầu nối (Bộ chuyển đổi Type-A / Type-C / DVI-D / VGA)
Hệ số dạng cáp (tròn / phẳng / chủ động / thụ động)
Chất liệu vỏ ngoài (PVC / LSZH / CMX dùng ngoài trời)
Máy đo dây dẫn (26 AWG / 28 AWG / 30 AWG)
Yêu cầu che chắn (che chắn EMI ba lớp tiêu chuẩn / cực nặng)
Số lượng đặt hàng (đặt hàng mẫu hoặc sản xuất hàng loạt)
Đây có phải là dành cho dự án, phân phối hay xây dựng thương hiệu OEM không?
Chiều dài hoặc màu sắc tùy chỉnh?
Bao bì tùy chỉnh (hộp có thương hiệu, thẻ treo, vỉ)?
In logo OEM/ODM trên vỏ cáp hoặc đầu nối?
Chấm dứt đặc biệt (bộ điều hợp góc, ghi nhãn tùy chỉnh)?
Cần các chứng nhận cụ thể (UL, CE, FCC, HDMI LA, RoHS, v.v.)?
Yêu cầu báo cáo kiểm tra hoặc thử nghiệm của bên thứ ba?
