A Công tắc điều khiển từ xa DC Nam sang Nữ 433 MHzcung cấp một cách thuận tiện để điều khiển không dây các thiết bị hỗ trợ DC tương thích. Thay vì vận hành vật lý một công tắc hoặc chạy cáp điều khiển đến thiết bị, người dùng có thể gửi tín hiệu không dây qua bộ phát từ xa 433 MHz đến mô-đun máy thu được kết nối giữa nguồn điện DC và tải. Sự sắp xếp này rất hữu ích cho chiếu sáng, thiết bị điện nhỏ, hệ thống truy cập, dự án tự động hóa, bảng điều khiển và các ứng dụng điện áp thấp khác.
Tuy nhiên, việc lựa chọn và lắp đặt một công tắc không dây không chỉ đơn giản là kết hợp các đầu nối DC nam và nữ. Điện áp, dòng điện, cực tính của đầu nối, cấu hình đầu ra máy thu, khoảng cách hoạt động, điều kiện môi trường, nhiễu và đặc tính tải đều có thể ảnh hưởng đến hiệu suất. Hướng dẫn này giải thích những cân nhắc kỹ thuật cần thiết để người mua, người lắp đặt và nhà tích hợp hệ thống có thể tránh các vấn đề về tương thích và xây dựng giải pháp điều khiển không dây đáng tin cậy hơn.

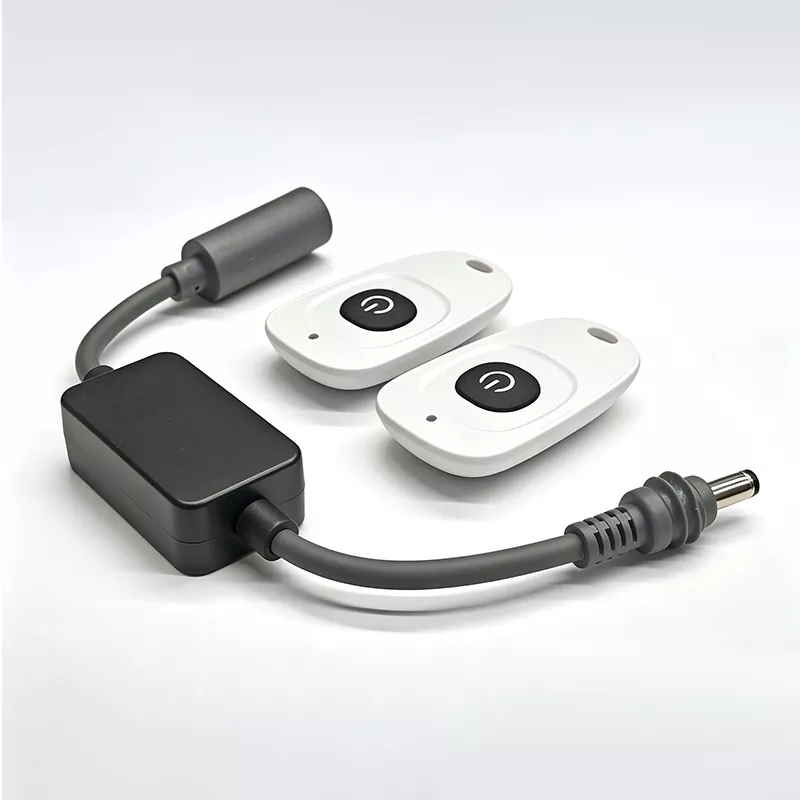

Công tắc điều khiển từ xa DC Male to Female 433 MHz là bộ chuyển mạch không dây được thiết kế để điều khiển tải điện DC từ xa. Nó thường kết hợp các đầu nối nam và nữ DC cùng với bộ thu không dây 433 MHz và bộ phát từ xa. Việc bố trí đầu nối cho phép thiết bị được tích hợp vào mạch nguồn DC hiện có mà không cần nối lại dây rộng.
Khái niệm cơ bản rất đơn giản: nguồn điện DC cung cấp điện cho mô-đun chuyển mạch, trong khi điều khiển từ xa 433 MHz cung cấp lệnh không dây. Khi máy thu nhận ra tín hiệu chính xác, mạch chuyển mạch bên trong của nó sẽ thay đổi trạng thái và điều khiển nguồn điện được cung cấp cho tải được kết nối.
Thiết kế này có thể giải quyết một số vấn đề phổ biến. Thiết bị có thể được lắp đặt ở những vị trí khó tiếp cận, khó lắp công tắc vật lý hoặc người dùng có thể cần điều khiển một số thiết bị từ xa. Giải pháp chuyển mạch DC không dây có thể giảm việc định tuyến cáp và giúp hoạt động hàng ngày thuận tiện hơn.
Quá trình vận hành thường bao gồm bốn giai đoạn: truyền, nhận, giải mã và chuyển mạch. Khi nhấn nút trên điều khiển từ xa, bộ phát sẽ tạo ra tín hiệu tần số vô tuyến được mã hóa xung quanh băng tần 433 MHz. Mô-đun máy thu lắng nghe tín hiệu tương ứng và kiểm tra xem nó có khớp với mã điều khiển được lập trình hay không.
Sau khi nhận dạng thành công, máy thu sẽ kích hoạt mạch chuyển mạch của nó. Tùy thuộc vào thiết kế sản phẩm, thao tác này có thể bật hoặc tắt tải DC được kết nối, thay đổi giữa các trạng thái vận hành khác nhau hoặc kích hoạt đầu ra tạm thời.
Gửi lệnh không dây.
Mang thông tin điều khiển được mã hóa.
Nhận và xác nhận tín hiệu.
Kiểm soát nguồn điện cho tải được kết nối.
Hiệu suất thực tế phụ thuộc vào công suất máy phát, độ nhạy máy thu, thiết kế ăng-ten, môi trường lắp đặt, chướng ngại vật, nhiễu điện và giao thức 433 MHz cụ thể mà thiết bị sử dụng.
| Thành phần | Chức năng | Những gì cần kiểm tra |
|---|---|---|
| Đầu nối nam DC | Kết nối với ổ cắm hoặc cáp DC tương thích. | Kích thước, cực tính, đánh giá hiện tại. |
| Đầu nối DC nữ | Cung cấp kết nối với tải DC. | Phù hợp với kích thước và cực của phích cắm. |
| Máy thu RF | Nhận lệnh từ xa. | Tần số, phạm vi, phương pháp mã hóa. |
| Mạch chuyển mạch | Điều khiển dòng điện tới tải. | Điện áp và công suất hiện tại. |
| Máy phát từ xa | Gửi lệnh của người dùng. | Khả năng tương thích và khoảng cách hoạt động. |
Khả năng tương thích về điện là một trong những cân nhắc quan trọng nhất khi chọn công tắc DC không dây. Một sản phẩm phù hợp về mặt cơ học vẫn có thể không phù hợp về mặt điện. Người mua nên xem lại bảng thông số kỹ thuật đầy đủ thay vì chỉ dựa vào tên sản phẩm.
Định dạng dựa trên đầu nối nhỏ gọn giúp loại công tắc không dây này phù hợp với nhiều tình huống điều khiển điện áp thấp. Nó có thể đặc biệt hữu ích khi việc lắp đặt đường dây điều khiển có dây mới sẽ làm tăng thời gian cài đặt hoặc tạo ra giao diện người dùng bất tiện.
Điều khiển từ xa các dải đèn LED, đèn, đèn tủ, đèn trang trí và các sản phẩm chiếu sáng DC tương thích khác.
Điều khiển không dây thuận tiện cho các dự án tự động hóa và thiết bị điện áp thấp được lựa chọn.
Hữu ích cho việc chuyển đổi từ xa các biển báo LED tương thích và ánh sáng hiển thị.
Một thành phần thiết thực cho nguyên mẫu, dự án sở thích, hệ thống giáo dục và điều khiển tùy chỉnh.
Có thể được tích hợp vào các mạch điều khiển điện áp thấp phù hợp khi cần kích hoạt không dây.
Thích hợp cho các ứng dụng điều khiển phụ trợ điện áp thấp được lựa chọn sau khi xác nhận về điện và an toàn.
Quá trình cài đặt nên bắt đầu bằng việc ngắt kết nối nguồn. Trước khi kết nối bất cứ thứ gì, hãy xác định nguồn điện DC, tải được điều khiển, cực của đầu nối cũng như điện áp và dòng điện định mức của công tắc.
Đối với từng dự án, khả năng tương thích của đầu nối và xếp hạng điện thường là ưu tiên hàng đầu. Đối với các dự án OEM, bán buôn và tích hợp hệ thống, các yếu tố bổ sung như tùy chỉnh, đóng gói, tính nhất quán trong sản xuất, kiểm soát chất lượng và khả năng cung cấp dài hạn đều trở nên quan trọng không kém.
| Yêu cầu | Kiểm tra được đề xuất |
|---|---|
| Tương thích điện | Điện áp, dòng điện, cực tính, đặc điểm kỹ thuật đầu nối. |
| Hiệu suất không dây | Khả năng tương thích, phạm vi, thiết kế ăng-ten, khả năng chống nhiễu 433 MHz. |
| Môi trường ứng dụng | Yêu cầu về nhiệt độ, độ ẩm, bụi, vỏ bọc. |
| Yêu cầu sản xuất | MOQ, thời gian thực hiện, chất lượng nhất quán, đóng gói, tùy biến. |
Nhà cung cấp đáng tin cậy phải có khả năng cung cấp các thông số kỹ thuật rõ ràng và trả lời các câu hỏi thực tế về kích thước đầu nối, định mức điện, ghép nối từ xa, chế độ chuyển mạch, dung sai sản xuất và giới hạn ứng dụng.
Công tắc không dây thường dễ sử dụng nhưng những lỗi lắp đặt và điều kiện môi trường có thể gây ra những hoạt động không mong muốn. Danh sách kiểm tra sau đây có thể giúp tách biệt các vấn đề phổ biến.
| Vấn đề | Nguyên nhân có thể | Kiểm tra được đề xuất |
|---|---|---|
| Không có phản hồi | Không có nguồn hoặc ghép nối không chính xác. | Kiểm tra nguồn điện và ghép nối từ xa. |
| Phạm vi hoạt động ngắn | Chướng ngại vật hoặc nhiễu RF. | Di dời máy thu và kiểm tra vị trí ăng-ten. |
| Tải không hoạt động | Điện áp sai, phân cực hoặc đầu ra quá tải. | Kiểm tra các thông số kỹ thuật điện. |
| Hoạt động không liên tục | Tín hiệu yếu, nguồn điện không ổn định hoặc nhiễu. | Kiểm tra độ ổn định nguồn và môi trường RF. |
Những ưu điểm này đặc biệt có giá trị đối với các dự án trang bị thêm, lắp đặt tạm thời, thiết bị điện tử DIY và các sản phẩm mà hình thức bên ngoài sạch sẽ là quan trọng.
Không nhất thiết phải như vậy. Chia sẻ cùng tần số danh nghĩa không đảm bảo khả năng tương thích. Máy phát và máy thu có thể sử dụng các phương pháp mã hóa, giao thức, quy trình ghép nối hoặc định dạng tín hiệu khác nhau. Luôn xác nhận rằng điều khiển từ xa và đầu thu được thiết kế để hoạt động cùng nhau.
Đúng. Đầu nối có kích thước không chính xác có thể tạo ra kết nối lỏng lẻo, tăng điện trở tiếp xúc, hoạt động không liên tục hoặc hoàn toàn không tương thích. Cả đường kính ngoài và kích thước chốt bên trong phải được kiểm tra nếu có.
Nó có thể điều khiển hệ thống đèn LED DC tương thích khi điện áp chiếu sáng, dòng điện, cấu hình đầu nối, cực tính và yêu cầu chuyển mạch nằm trong thông số kỹ thuật của sản phẩm. Luôn kiểm tra mức tải trước khi lắp đặt.
Phạm vi không dây có thể bị ảnh hưởng bởi tường, kết cấu kim loại, thiết bị điện, hướng ăng-ten, vị trí lắp đặt, tình trạng pin và nhiễu sóng vô tuyến. Phạm vi đã nêu thường được hiểu là con số về điều kiện thử nghiệm hơn là sự đảm bảo cho mỗi lần lắp đặt.
Sự phù hợp phụ thuộc vào điện áp và dòng điện định mức của công tắc cụ thể cũng như đặc tính của tải. Tải công suất cao hoặc cảm ứng có thể yêu cầu cấu trúc rơle, công tắc tơ, trình điều khiển hoặc bộ điều khiển khác được xếp hạng phù hợp thay vì kết nối tải trực tiếp với mô-đun chuyển mạch không dây nhỏ.
Người mua nên hỏi về xếp hạng điện áp và dòng điện, thông số kỹ thuật của đầu nối, giao thức không dây, phạm vi hoạt động, chế độ chuyển mạch, kiểm tra chất lượng, tính sẵn có của mẫu, MOQ, bao bì, tùy chọn tùy chỉnh, thời gian sản xuất và hỗ trợ kỹ thuật sau bán hàng.
Công tắc điều khiển từ xa DC Male to Female 433 MHz có thể cung cấp giải pháp điều khiển không dây thiết thực cho các thiết bị hỗ trợ DC tương thích. Giá trị lớn nhất của nó đến từ việc kết hợp các kết nối DC đơn giản với điều khiển tần số vô tuyến thuận tiện, khiến nó trở nên hữu ích trong chiếu sáng, tự động hóa, bảng hiệu, điện tử, các dự án trang bị thêm và các ứng dụng điện áp thấp khác.
Chìa khóa cho hiệu suất đáng tin cậy là khả năng tương thích thích hợp. Trước khi mua hoặc lắp đặt công tắc, hãy xác minh điện áp DC, dòng điện tối đa, kích thước đầu nối, cực tính, khả năng tương thích không dây, chế độ chuyển mạch, điều kiện môi trường và phạm vi hoạt động dự kiến. Đối với các dự án thương mại và OEM, năng lực của nhà cung cấp, tính nhất quán của sản phẩm, hỗ trợ tùy chỉnh và kiểm soát chất lượng cũng cần được đánh giá.
Công ty TNHH Điện tử TLD (HK)có thể cung cấp hỗ trợ chuyên nghiệp cho những khách hàng đang tìm kiếm các bộ phận chuyển mạch DC và giải pháp điều khiển không dây. Nếu bạn đang phát triển một sản phẩm mới, tìm nguồn cung ứng linh kiện để bán buôn hoặc đang tìm kiếm cấu hình phù hợp cho một ứng dụng cụ thể,liên hệ với chúng tôivới điện áp, dòng điện, thông số kỹ thuật đầu nối, khoảng cách điều khiển, số lượng và chi tiết ứng dụng mà bạn yêu cầu. Yêu cầu kỹ thuật rõ ràng giúp nhà cung cấp đề xuất giải pháp phù hợp hơn và giảm thiểu các vấn đề về tương thích trước khi sản xuất.
